●석션식 샌드블라스트 장비


석션식 블라스트 장비

기존의 석션식 샌드블라스트 장비

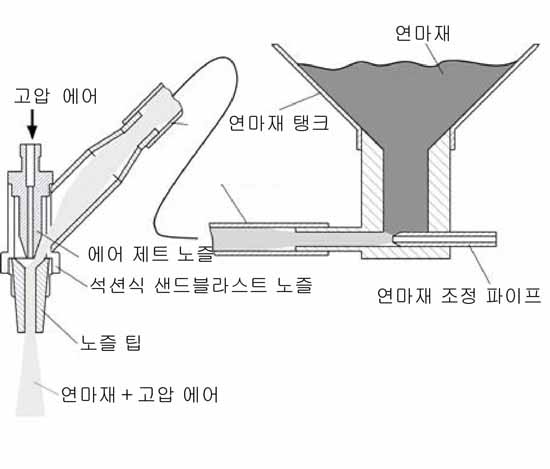

석션식 샌드블라스트 장비는 그림과 같이 석션식 샌드블라스트 노즐 안의 고압 에어를 분출하는 에어 제트 노즐에서 노즐 팁을 향해 고압 에어가 분사되며, 그 때 이젝터 현상으로 인해 발생하는 흡인력을  이용하여 샌드블라스트 노즐 안으로 블라스트 호스를 통해 연마재를 흡입하고 노즐 칩에서 연마재를 분사합니다.

 에어 제트 노즐의 구경에 비해 노즐 칩의 구경이 작아지는 석션식 샌드블라스트는 노즐 안의 압력이 높아지고 흡인력이 줄어들면 연마재를 흡입할 없기 때문에 노즐  칩의 구경은 일반적으로 에어 제트 노즐 구경의 2 크기로 합니다.

 에어 제트 노즐에서 분사된 고압 에어는 주변의 공기를 빨아 들이면서 노즐 팁으로 들어가 연마재와 함께 분사되기 때문에 노즐 팁에서 분사된 연마재는 확산되는 경향이 있는데, 노즐 팁이 마모되어 노즐 팁의 구경이 커지면 분사된 연마재는 더욱 확산되어 절삭 능력이 떨어지는 경향이 있습니다.

 노즐 팁의 재질로는 쉽게 마모되지 않는 알루미나 또는 보론 카바이트를 사용합니다.

 석션식 샌드블라스트 장비는 구조가 간단하며, 이와 같은 석션식 샌드블라스트가 가장 일반적으로 사용되고 있습니다.
