TOP페이지> 가공 안내>금속 표면 경화 처리

금속 표면 경화 처리(MPJ 가공）


금속 표면（철계）에 약 １０μｍ의 파우더를 분사하여 변형시키지 않고 금속 표면의 경도를 크게 높일 수 있습니다.

금속 표면에 경도가 높고 인성이 강한 층을 만들어 금속의 피로 강도 및 내마모성을 향상시킬 수 있습니다.

소량부터 가공하므로 부담없이 신청해 주십시오.



   경도 측정



마이크로 비커스 경도  가중 ２００ｇｆ／s

하이스강



미처리：６８３　 MPS 가공 후：９５５

 가공 변위량 측정

탄소강 위에서 일정한 압력으로 눌러 변위량을 측정

미처리

 가압（ｋｇｆ）  8  16 24  28   32 38  40  44   48 52
 변위량(mm) 0.4  0.8  1  1.2  1.3  1.5  1.8  2.1  12  12.5


MPS 가공 후

 가압（ｋｇｆ）  8  16 24  28   32 38  40  44   48 52
 변위량(mm) 0.08 0.13 0.17 0.2 0.2 0.2 0.2 0.22 0.22 0.22


하이스강

미처리

 가압（ｋｇｆ）  8  16 24  28   32 38  40  44   48 52
 변위량(mm) 0.2 0.31 0.38 0.39 0.39 0.39 0.41 0.43 0.45 0.45


MPS 가공 후

 가압（ｋｇｆ）  8  16 24  28   32 38  40  44   48 52
 변위량(mm) 0.08 0.16 0.20 0.24 0.26 0.26 0.27 0.28 0.28 0.29

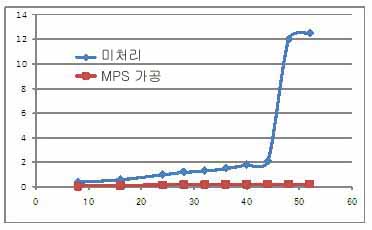

 탄소강

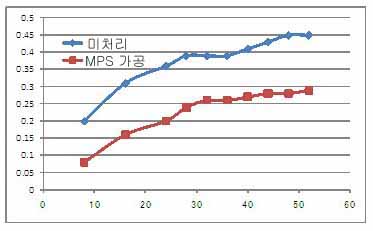

하이스강
파괴 폭 측정


바이스에 금속판을 끼워 금속판이 파괴된 폭을 측정




탄소강

미처리：２９ｍｍ ＭＰＳ 가공 후：９ｍｍ


하이스강

미처리：５７ｍｍ ＭＰＳ 가공 후：３２ｍｍ






장치, 가공에 대한 상담

TEL:052-758-1102　　FAX:052-758-1103

　또는

이곳으로 문의해 주십시오.
