| |
 |
金属表面（铁类）用约为10um的粉末吹打，时金属表面结构变化，可大幅提高金属表面硬度。
金属表面硬度高度坚韧化，高层次制作，提高金属疲劳强度和耐消耗性。
承接委托加工，少量也可随时联系我们。
|
|
硬度测定 |
| |
维氏硬度测量仪测定硬度 加重２００ｇｆ／s
|
|
锋钢
|
|
| 未加处理：６８３ |
MPS加工后：９５５ |
| |
|
|
|
加工变形量测定 |
|
碳钢
|
从上面加压来测定变形量
|
 |
|
未加处理
|
| 加圧（ｋｇｆ） |
8 |
16 |
24 |
28 |
32 |
38 |
40 |
44 |
48 |
52 |
| 变形量(mm) |
0.4 |
0.8 |
1 |
1.2 |
1.3 |
1.5 |
1.8 |
2.1 |
12 |
12.5 |
MPS加工后
| 加圧（ｋｇｆ） |
8 |
16 |
24 |
28 |
32 |
38 |
40 |
44 |
48 |
52 |
| 变形量(mm) |
0.08 |
0.13 |
0.17 |
0.2 |
0.2 |
0.2 |
0.2 |
0.22 |
0.22 |
0.22 |
锋钢
未加处理
| 加圧（ｋｇｆ） |
8 |
16 |
24 |
28 |
32 |
38 |
40 |
44 |
48 |
52 |
| 变形量(mm) |
0.2 |
0.31 |
0.38 |
0.39 |
0.39 |
0.39 |
0.41 |
0.43 |
0.45 |
0.45 |
MPS加工后
| 加圧（ｋｇｆ） |
8 |
16 |
24 |
28 |
32 |
38 |
40 |
44 |
48 |
52 |
| 变形量(mm) |
0.08 |
0.16 |
0.20 |
0.24 |
0.26 |
0.26 |
0.27 |
0.28 |
0.28 |
0.29 |
|
 |
|

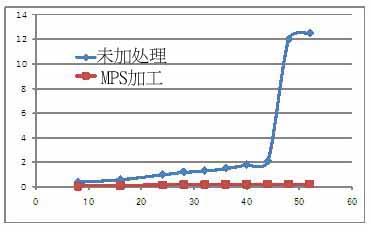

| 碳钢 |
锋钢 |
|
破坏幅测定 |
| 用虎口钳挟金属板，来测定金属板断裂的宽度。 |
 |
| 碳钢 |
|
未加处理：２９ｍｍ ＭＰＳ加工后：９ｍｍ
|
| 锋钢 |
|
未加处理 ：５７ｍｍ ＭＰＳ加工后：３２ｍｍ
|
|
金属表面硬化处理（MPJ加工）
