금속재료 강도 강화 가공
스테인레스 표면 경도를 대폭 강화  담금질을 이용하여 경화시킬 수 없는 오스테나이트계열 스테인레스(SUS304등)의 표면 경도를 대폭 상향시킬수 있음. |
스테인레스 부품의 임의의 위치의 경도를 상향시키는 것이 가능 |
 |
 |
|
 |
| 가공 샘플 예 |

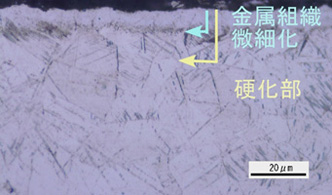

가공 후의 스테인레스 조직 단면도 |

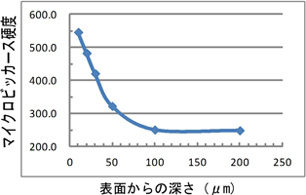

가공 후의 가공 깊이와 경도 |
||
알루미늄의 표면 경도를 대폭 향상| 담금질을 이용하여 경화시킬수 없는 알루미늄 재료의 표면경도를 대폭으로 상향시킬 수 있음. |
알루미늄 부품의 임의의 위치의 경도를 상향시키는 것이 가능 |
|
 |
|
 |
| 가공 샘플 예 |

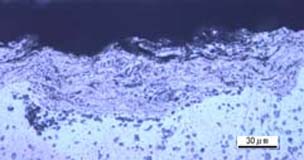

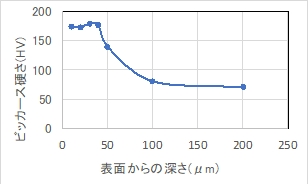

가공 후의 알루미늄（A5052)조직 단면도 | 가공 후의 가공 깊이와 경도 | ||
칼날의 인성 향상과 경도 향상| 담금질을 한 칼날을 표면처리하는 것에 의해 칼날의 인성을 향상시키고 표면 경도를 향상시키는 것이 가능 |
 |
|
 |
 |
 |
|
|
||

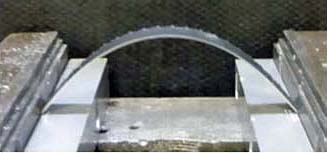

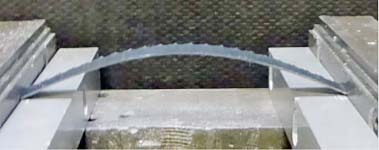

미가공 쇠톱의 휨 테스트（파손 직전）SKS3담금질처리됨 표면처리전 경도718HV |

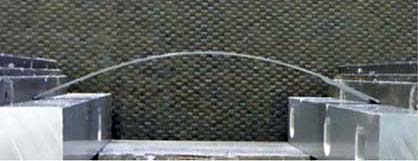

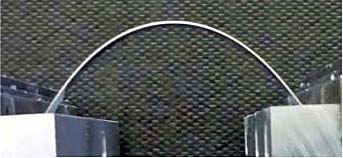

가공후의 쇠톱의 휨 테스트（파손 직전）SKS３담금질 처리됨 표면처리 후 경도891HV |
