受託加工



微細サンドブラスト加工(マイクロブラスト加工)の受託加工を行います。

ガラス基板・セラミック等の材料に微細穴あけ加工・溝加工等のパターン切削加工を精度良く行います。
従来のサクション式ブラスト装置と比較してノズル1本の能力が30倍と加工能力の高い直圧式サンドブラスト装置を使用していますので、短時間に加工でき加工費用も安価に抑えることが可能です。(エルフォブラスターの特徴内のサクション式ノズルと直圧式ノズルの能力比較表参照)

少量の加工でもお気軽にお申し付け下さい。

加工素材

ガラス基板(ソーダ・ホウ珪酸・パイレックス・その他)
セラミック(アルミナ・窒化珪素・炭化珪素・その他)
シリコンウェハー・カーボン・PZT・フェライト・金属・他

加工例

  3μmガラス溝加工図   20umガラス溝加工図 セラミックギア図


  ガラス溝加工(加工幅30μm)加工深さ40μ ガラス溝加工(加工幅20μm)
加工深さ10μ
セラミック製ギア作成
(板より形状加工)

   シリコンディンプル加工図 金属溝加工図   セラミックピン立て図
   シリコンウェハーディンプル加工 金属(SUS)溝加工
加工深さ35μm
 セラミックピン立て
ガラス断面形状コントロール図  ガラス加工断面図
       加工断面形状をコントロール     従来の加工断面形状

加工装置

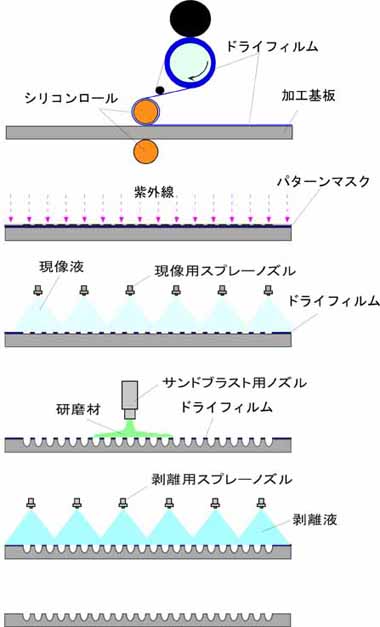

加工工程図

   マスクパターン形成用装置
 ラミネータ図 露光機図  スピンコータ図
ラミネータ 1台
 露光機 2台  スピンコータ 1台
 シャワー式現像機
高圧ミスト式現像機1
高圧ミスト式現像機2  スクリーン製版機
 シャワー式
 現像機 1台
 高圧ミスト式現像機 2台  スクリーン
 印刷機 1台
   微細加工用サンドブラスト装置
 サンドブラスト装置1
大型ブラスト装置 1台
(最大加工幅950mm)

中型ブラスト装置 5台
(最大加工幅450mm)

中型テスト装置 1台
(最大加工幅300mm)

小型テスト装置 3台
(最大加工幅150mm)
 サンドブラスト装置2

 加工工程図
装置、加工についてのご相談
TEL:052-758-1102  FAX:052-758-1103
